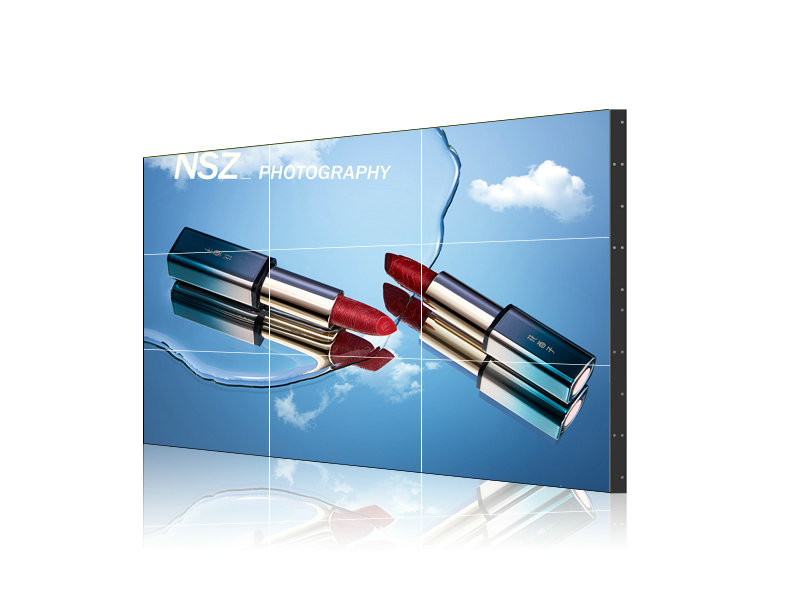

近年來,大屏幕液晶顯示屏在市場上越來越受歡迎,其代表性產品是液晶拼接屏。因?yàn)橐壕唇悠劣啥鄠€(gè)相同規格的拼接模塊構成,屏幕和屏幕拼湊之間會有一定的間隙,這基本上是不可避免的。為了達到更好的拼接效果,市場上出現了各種液晶屏,這次我們將了解無縫液晶拼接屏的六個應用原理!
無縫液晶拼接屏分成光學無縫液晶拼接屏和電子無縫液晶拼接屏。光學無縫液晶拼接屏的完成原理一般為3.5mm面板上安裝了特殊的光學玻璃面板。根據玻璃的視覺映射原理,根據光學玻璃可以看到初始分割圖像,完全看不到黑色邊緣接頭,圖像顯示效果是真實的。
電子無縫液晶拼接屏的完成原理是在每個面板模塊上安裝特殊的電子棒,相當于發出電子棒。LED接頭之間的兩根電子棒發光,可以在顯示器上實現無縫接頭。無縫液晶面板連接技術達到了前所未有的水平,實現了真正的無縫連接技術時代。無縫液晶面板連接技術已應用于高端顯示領域,其視覺沖擊是前所未有的。
1、拼縫采用全屏采用LED光學透鏡和光學折射原理是無縫的。
2、LED電子像素校準的像素點間隔為1.5mm以下。
3、電子像素彌補LED選用SMD標識技術,不使用大顆粒燈狀顯示。
4、LED電子像素校正后,再加上高透光率的聚透鏡邊緣,使電子像素校正,使聚透鏡邊緣高透光率,LED光線更柔和,更接近液晶的原色。
5、整體跳線顯示兩個屏幕的邊緣,完全覆蓋了屏幕與屏幕之間的安裝間隙(物理間隙)。
6、無論從液晶面板的角度來看,都沒有接縫、線條。
相信大家對無縫液晶拼接屏的六大應用原理都有一定的把握!
